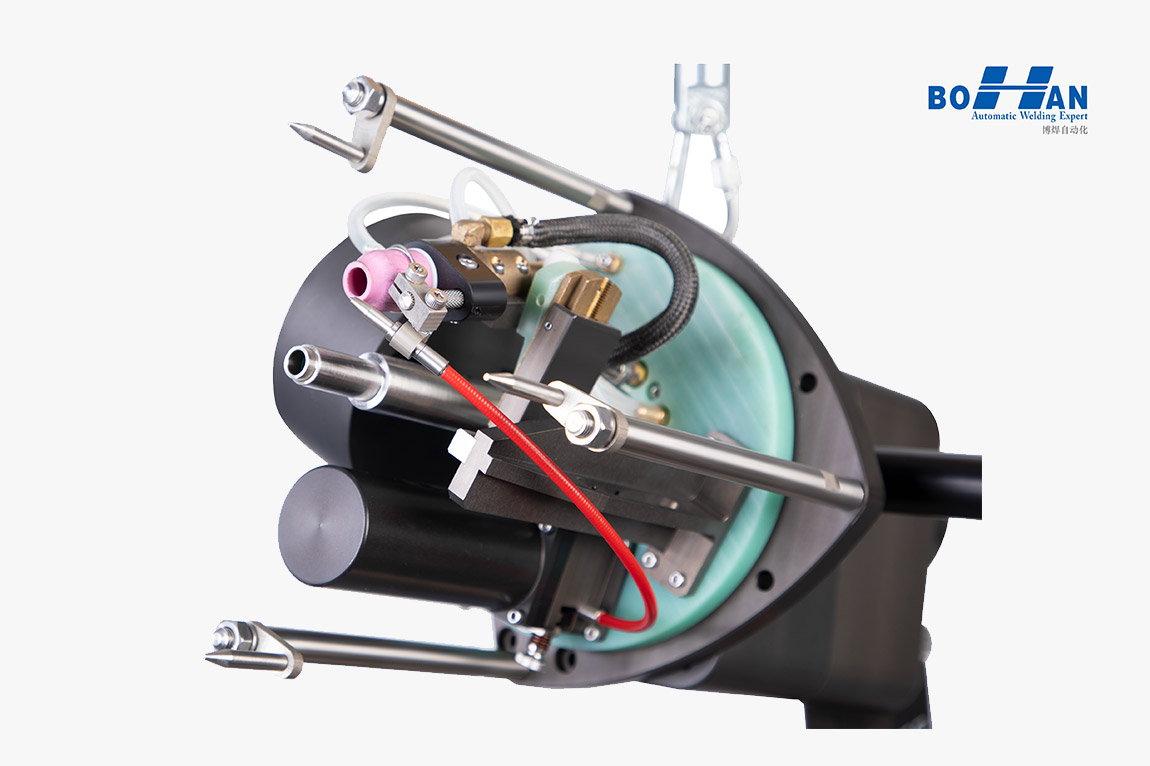

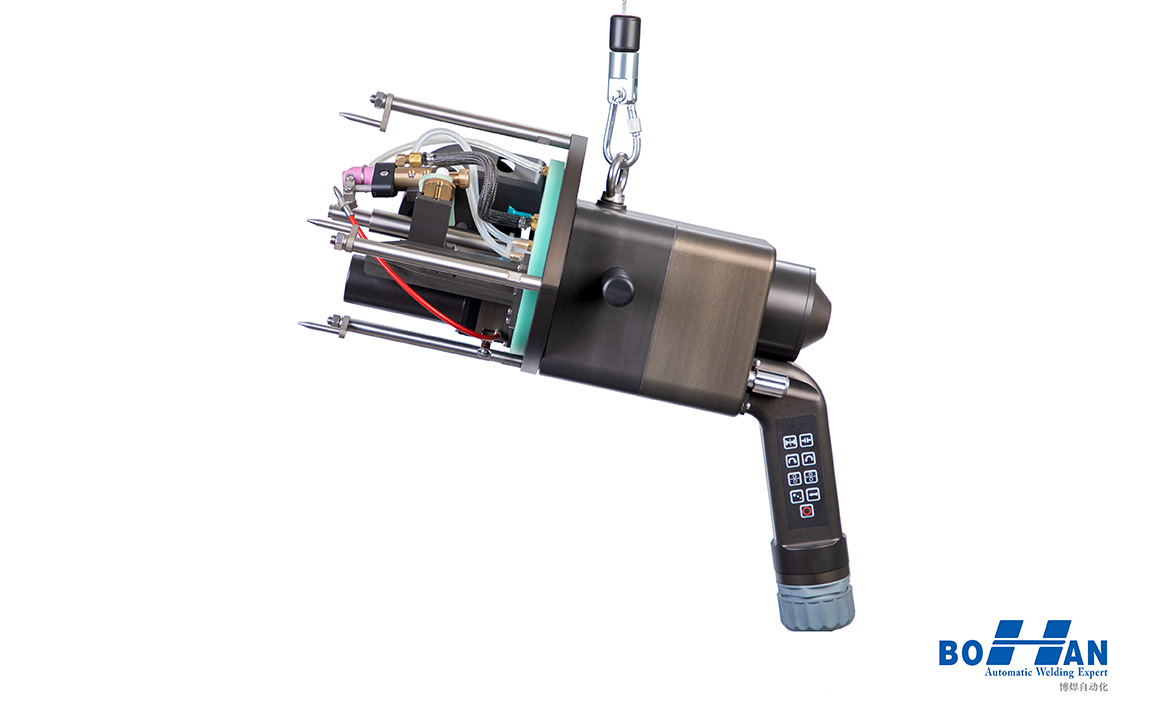

产品名称:at80管板焊接机头

at80管板焊接机头



概述

本机是专为管子/管板自动TIG焊接设计的专用机头,适应一般管板形式的自动化焊接。可焊接碳钢、不锈钢等各种管子/管板接头型式,包括平齐端接,伸出角接。管子直径范围Φ16~80mm,可选择采用自熔、填丝或是先自熔后填丝等焊接工艺,快捷、省力。(当焊接16mm以下管-板时,需更换随机部件小枪头;如不需加丝取下送丝电机总成及送丝盒焊接视角更佳)

该机头的驱动采用进口的空心杯直流伺服电机,在转速范围内无级调速。所有的水、电、气的管、线均无缠绕。

主要分为五大部分:

A:动力驱动部分

B:气动夹紧部分

C:弧长控制部分

D:枪头部分

E:送丝部分

应用范围:锅炉,化工,热交换,空调,核电


管板机头进口部件清单

序号

名称

产地

1

旋转电机

瑞士

2

气水管接头

意大利

3

气水管

美国

4

电缆及信号线

美国

5

电缆护套

法国

6

送丝电机

瑞士

7

弧长电机

瑞士



  无锡博焊

at40

at80

at8

at80s

at80n

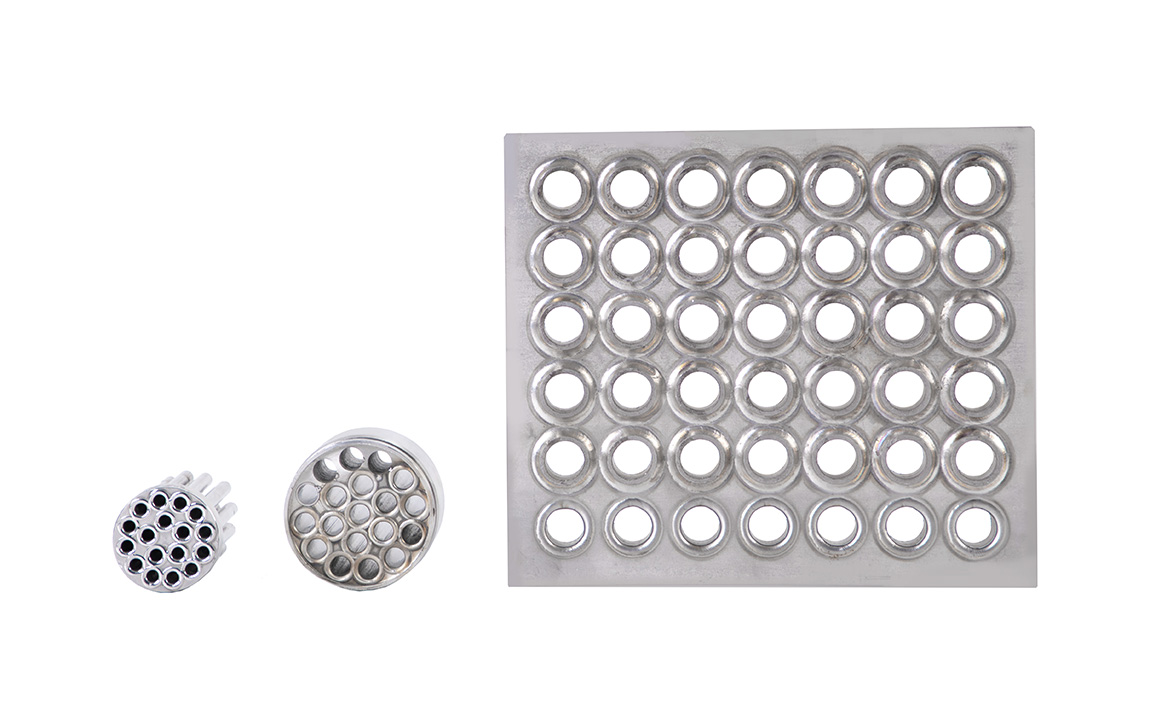

管板连接形式

管平齐

管伸出/管平齐

管伸出/管平齐

管伸出/管平齐

管平齐

焊接管径范围

Φ16~Φ38mm

Φ16~Φ80mm标准型

Φ8~Φ32mm

Φ25~Φ60mm根据产品定制枪头部件

焊炬倾斜角度

0°/  7°

0-30°

0-30°

0°-30°

最大送丝速度

---

3000mm/min

3000mm/min

3000mm/min

----

焊枪旋转速度

0.37~7.39rpm

焊接材质

碳钢、不锈钢、钛合金等

主配电源

aw400全位置程控焊接电源

焊接保护气体

氩气

冷却方式

水冷

暂载率

300A 70%

300A  60%

300A  60%

300A  60%

300A  60%

重量

3kg

13kg

13kg

13kg

13kg

外形尺寸

327x121x134mm

402x203x303mm

402x203x303mm

402x203x303mm

402x203x303mm
