产品名称:aw200程控焊接电源

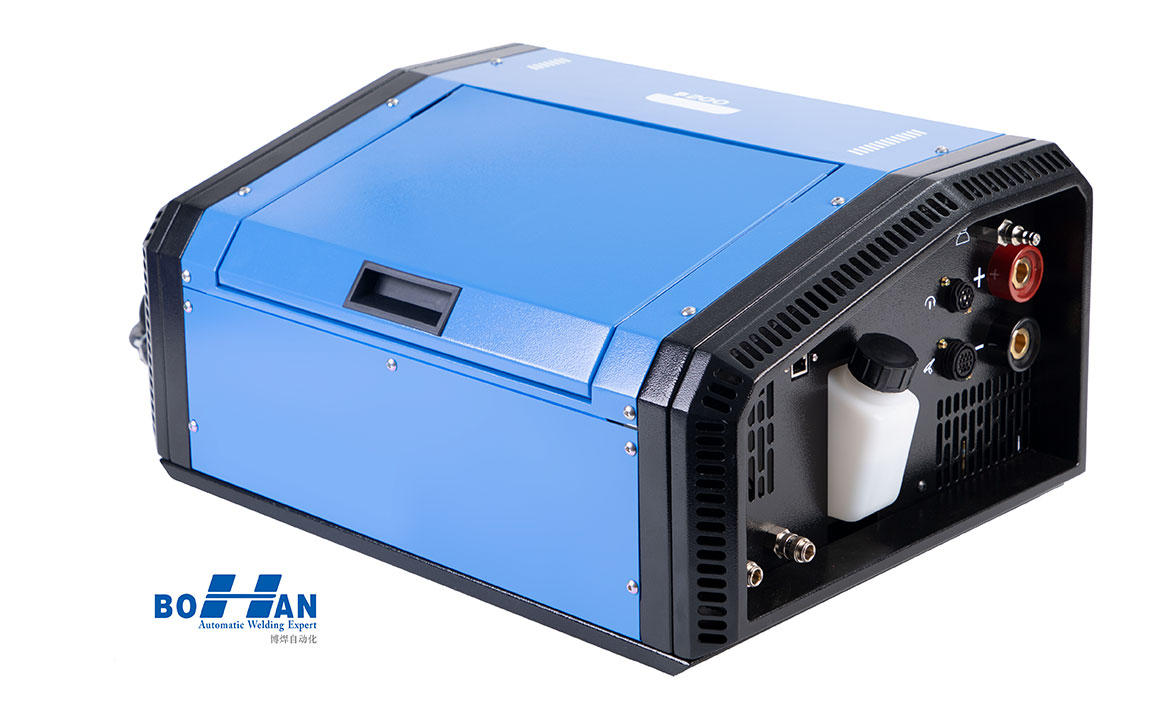

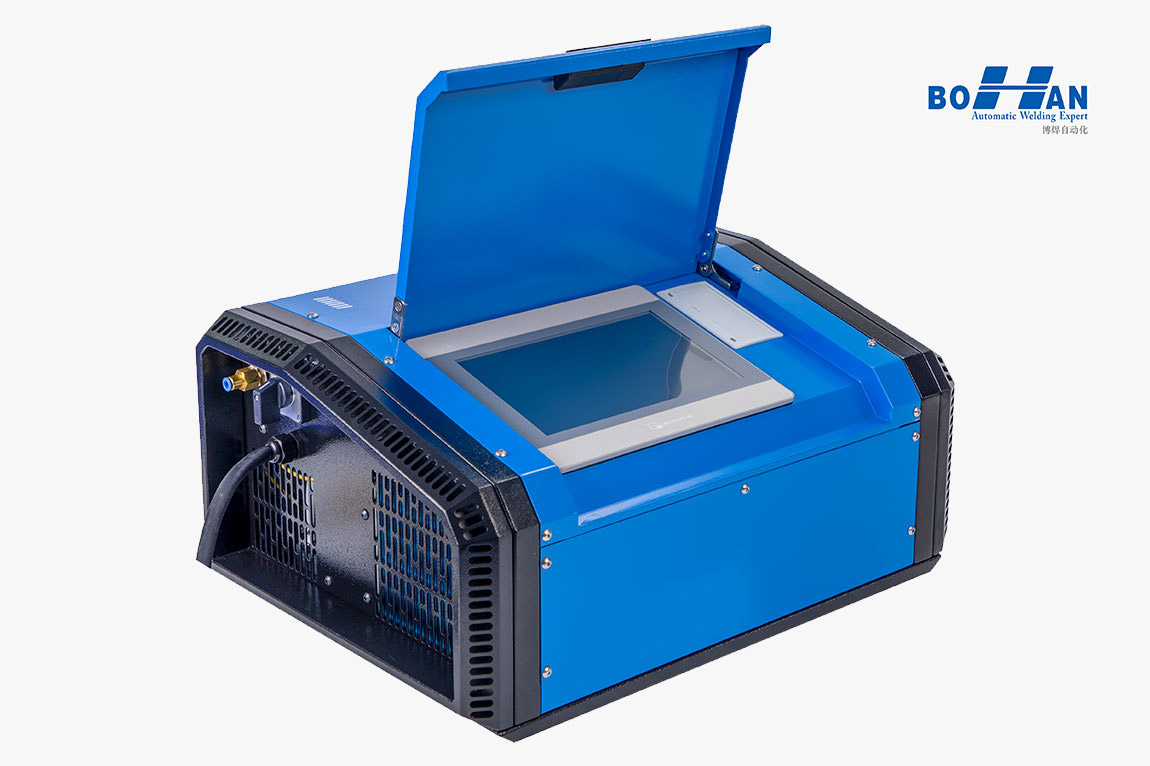

aw200程控焊接电源


aw200数字化程控焊接电源由控制系统、电源系统及冷却水箱组成,具有数字化、易操作、可靠性等特点。控制系统采用开放的、可升级的操作系统,对全位置焊接中的各项功能参数进行集中设置、存储、同步精确控制。该款电源专门为薄壁管/管焊接进行设计制造。主要应用于半导体、化工、食品、医药、电子管路等行业。

整体设计倾向于便捷性、节能性、智能化、人机交互性。比原来分体式缩减三分之一体积和重量。一体式设计面向现场空间狭小的施工。

性能特性:

中英文语言切换,满足不同领域客户的需求。

一体式结构设计,面向现场狭小空间的施工。

10寸中(英)文界面,图形化操作界面、内置专家参数、提供强大的用户数据及系统参数,易操作使编程变的简单。

AC220V 50Hz/60Hz单相供电,采用开关电源组为系统模块提供电压与电流,即使在外电网20%范围内波动,仍能保证焊缝的重复性。

内置微型免费维护打印机,无需跟换墨盒,一键打印及自动打印功能。

故障保护功能,自动诊断功能并保持故障告警信息,降低误操作带来的电气损伤。

参数调整记忆保存功能

参数分区功能,可提供10个用户区间数据。

采用西门子PLC模块组对各种输出参数进行精确控制及采样。

关键元器件我们采用原装进口,高性价比电源,具体列表如下:


技术参数:

型 号

aw 200焊接电源

电源类型

逆 变

焊接电流

5~200 A

暂载率(20℃)

200A 60%    /155A 100%

空载电压

65 V

输入电压

AC220V±10% 50Hz/60Hz

功 率

4.5 KVA

焊枪冷却

内置循环水冷

显 示

10寸触摸屏

控制功能

直流/脉冲电流控制,气体控制,旋转运动 ,打印控制,水冷却控制

可存储程序

100 个

可分区间

8 个

绝缘等级/防护等级

F / IP 21

重量

33KG(含冷却水3.7L)

外形尺寸(mm)

586mm×312mm×370mm


主要配件厂家

序号

部件

产地

1

焊接电源机芯

德国EWM

2

控制单元模块

德国西门子PLC

3

人机界面(触摸屏)

台湾威纶通

4

旋转驱动模块

keya

5

水箱冷却泵

意大利CEME  ET3009

6

焊接机头马达

瑞士MAXON


人机操作主界面

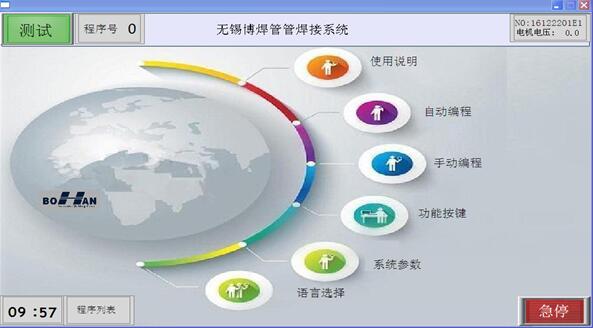

1.开机主界面

焊接系统开机后,通过主界面我们可对以下功能进行操作:

通过使用说明功能对本设备有个初步认识,设备异常时对设备有个初步的故障判断。

通过自动或手动编程功能对焊接工艺参数进行调节

通过功能按钮功能对设备进行起动,旋转,测水,测气等功能进行操作

通过系统参数功能对设备部分非常用功能进行编缉

通过语言选择功能对界面语言进行切换

通过切换测试按钮选择实际焊接或功能测试

通过程序列表功能查看系统中我们已有编缉的工艺参数

通过程序号功能对程序进行选择

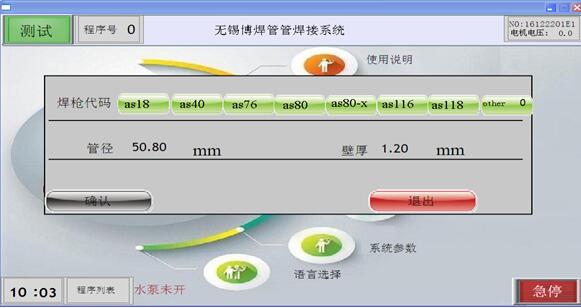

2.自动编程界面

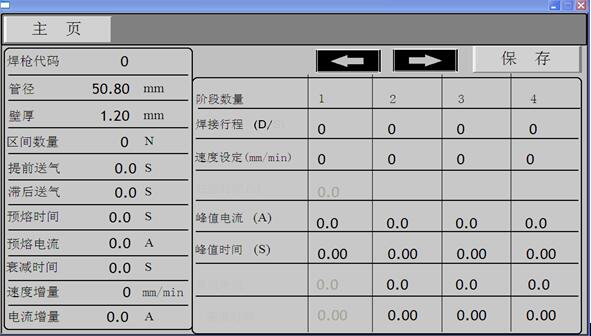

当需要进行参数编缉时,点击自动编程按钮,如上界面。通过选择焊枪代码,手动输出管子直径及管子壁厚,系统将计算出相当较合适的工艺参数,如下界面(参数未进行实际编缉)
3.jpg您可对部分参数根据个人理解进行微修改,或直接保存进行工艺焊接。
